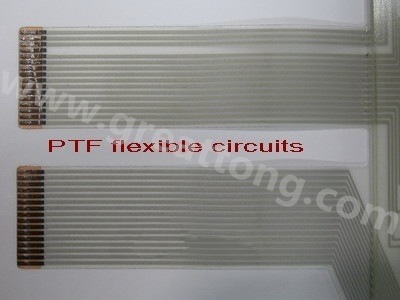

PTF由于使用絲印(Silkscreen Printing)制程來印刷導電線路，所以其制程的精淮度無法如FPC的蝕刻制程來得精淮。

下面是一些我詢問PCBA廠商之后所得到的PTF的制程能力，僅供參考：

?　層于層之間的印刷對位精淮度：0.05mm (最小)

?　定位孔的精淮度：0.02mm(最小)

?　外型裁切的偏移精淮度：0.05mm (最小)



所以，整體的導電線路與裁邊的最小印刷偏移量就會是 0.12mm = 0.05+0.02+0.05 (適用于兩層導電層以上的的產品，如果是單層線路，最小偏移量為0.07mm)，這會關系到有些線路不可以太靠近裁邊的設計，因為線路太靠近邊緣會比較容易吸潮，就會增加電子遷移發生的機會。


另外，還有一項一般人比較沒有注意到的一項問題，絲印制版的尺寸大小偏差，由于絲印采用照相制板，所以形狀不會有什么變化，反而是大小會有比例上的變化，需要特別留意這個現象，制版時最好要求PCBA廠商確實量測絲印的網板是否與我們所要求的尺寸一致。
