                                                                                      電路板設計教程第二章-PADS Layout基本功能操作-1

                                                                                      發布時間 :2018-05-12 11:54 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
                                                                                      本章將「電路板設計實用級能力認證」在繪制電路板方面,大部分使用到的操作做綜合性的講解,并將重要的操作過程做小技巧提示,學習者只要熟習本章內容,相信未來在實做PCB設計題目繪制電路板時,將會更易上手。

                                                                                      一、使用PADS Layout 注意事項
                                                                                      雖然PADS Layout的操作和快速鍵大部分跟PADS Logic差不多,以下幾點要特別注意,測驗時常會出錯:
                                                                                      1. 鍵盤 [Ctrl + F] 為零件水平翻轉,PADS Layout 如果零件水平翻轉,會把零件從零件面,轉到底層(Bottom Layer),零件包裝(PCB Decal)原本白色會變水藍色。
                                                                                      2. PCB設計第一階段所有題目都要在底層(Bottom Layer)繪制銅箔線路(又稱走線),當零件擺放至定位(又稱布局)完成,記得要將板層切換到底層(Bottom Layer)走線,此時走線顏色應為紅色。
                                                                                      3. PCB設計第二階段所有題目都有表面貼裝零件(SMD),而SMD的走線一定要在頂層(Top Layer),當零件布局完成,SMD要優先先布線,此時走線顏色應為藍色。待所有SMD腳位均走線完畢,再切到底層(Bottom Layer),布其他走線。

                                                                                      二、執行PADS Layout

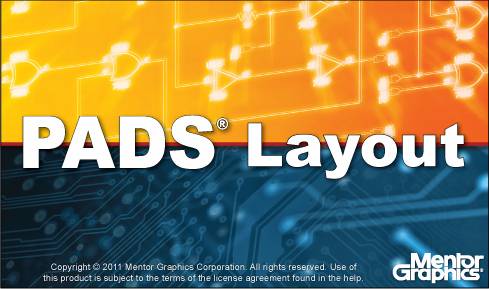

                                                                                      要開啟PADS Layout 可從桌面點選圖示,或由 「開始 / 所有程式 / Mentor Graphics SDD / PADS 9.3 / Design Layout & Routing / PADS Layout」執行電路板編輯器,一開始出現愛爾蘭商明導國際股份有限公司PADS Layout版權宣告彈窗(如圖2-1所示)。如果PADS是試用版,會再依序出現兩個警告彈窗,分別是未授權訊息警告彈窗(如圖2-2所示)及試用版警告彈窗(如圖2-3所示)。
                                                                                      圖1 PADS Logic版權宣告彈窗
                                                                                      圖1 PADS Logic版權宣告彈窗

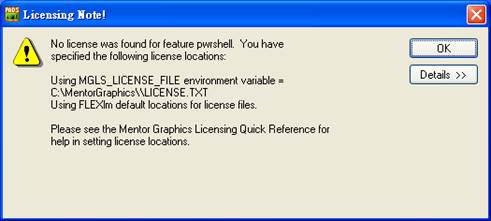

                                                                                      圖2 未授權訊息警告彈窗
                                                                                      圖2 未授權訊息警告彈窗

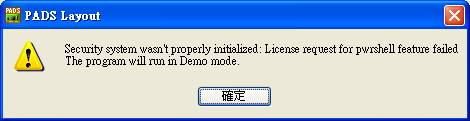

                                                                                      圖3試用版警告彈窗
                                                                                      圖3試用版警告彈窗

                                                                                      三、PADS Layout操作界面
                                                                                      開啟主畫面后(如圖2-4所示),畫面中間為工作編輯區,一開始會顯示歡迎畫面,其中會有開啟新設計(Start a  new design)、曾經開啟過的設計(Open a design)及操作說明(Help)等選項,此工作編輯區為電路板繪圖區。
                                                                                      畫面左側是專案資源管理器(Project Explorer),下方是輸出狀態彈窗(Output window),兩者的右上方三個小圖示,其中圖釘是固定該彈窗或自動隱藏彈窗,繪制電路圖前可先點選圖釘,將上述兩彈窗隱藏,讓工作編輯區最大化,待完成繪制后,需做后續處理時再固定顯示兩彈窗。
                                                                                      圖4 PADS Layout主畫面
                                                                                      圖4 PADS Layout主畫面

                                                                                      為了操作方便,請先確認「標淮工作列 (Standard Toolbar)」(如圖2-5所示)為顯示狀態,。如未開啟,請從功能表「View / Toolbars」中,勾選上述工具列。
                                                                                      圖5標淮工作列
                                                                                      圖5標淮工作列

                                                                                      「標淮工作列 (Standard Toolbar)」中有三個會使用到的工具,分別說明如下:
                                                                                      * 制圖工具列(Drafting Toolbar):放置繪制無電器特性的板框、文字、線段及鋪銅等工具選項。
                                                                                      *  設計工具列(Design Toolsbar):放置繪制有電器特性的走線、跳線及零件位置、序號移動的工具選項。
                                                                                      *  工程變更設計工具列(ECO Toolbar):工程變更設計ECO(Engineering Change Order),一般電路圖透過網路表(Netlist)轉為電路板后,所有零件(Part)、預拉線(Connection)和網路名稱(Net Name)都不能更動,非不得已還是可透過工程變更設計工具(ECO Tools),做零件及預拉線的新增、修改、刪除等動作,變更項目會存成ECO檔,電路圖編輯器再利用ECO檔透過Loyout Link彈窗中的功能,將變更項目做電路圖的更新,PCB設計測驗第二階段要在板框上新增螺絲孔,但不需做電路圖更新。

                                                                                      四、開啟新設計

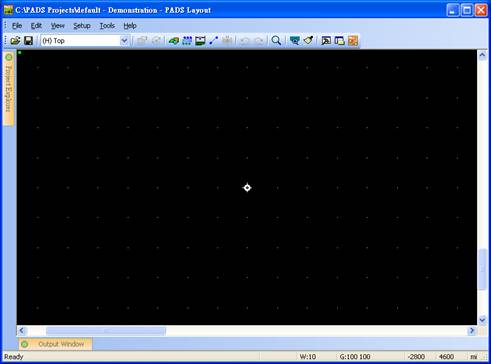

                                                                                      可直接從歡迎頁面中點選「開始新設計 (Start a new design)」或點選標淮工作列中的圖示,工作編輯區出現黑底白點畫面(如圖2-6所示),畫面中央大白點為電路板原點,用于制作電路板對位用,一般均以此為PCB板框左下角。
                                                                                      圖6 開啟新設計
                                                                                      圖6 開啟新設計

                                                                                      五、掛載零件庫
                                                                                      PCB設計第二階段有使用到幾個考場自制零件,分別放在TEMI1和TEMI2零件庫中,兩檔案路徑置于考場提供的隨身碟 [TEMI-PCB Practician / LIB] 資料夾中,必須要將兩個自制零件庫分別掛載到PADS Layout零件管理器上,作法如下:
                                                                                      1.  點選功能表 「File / Library...」,開啟「零件庫管理器 (Library Manager)」(如圖7所示)。
                                                                                      圖7零件庫管理器彈窗
                                                                                      圖7零件庫管理器彈窗

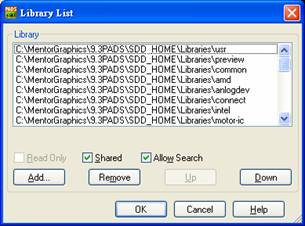

                                                                                      2.  按「管理零件庫列表」,出現零件庫列表( Library List)彈窗(如圖8)。
                                                                                      圖8 零件庫列表彈窗
                                                                                      圖8 零件庫列表彈窗

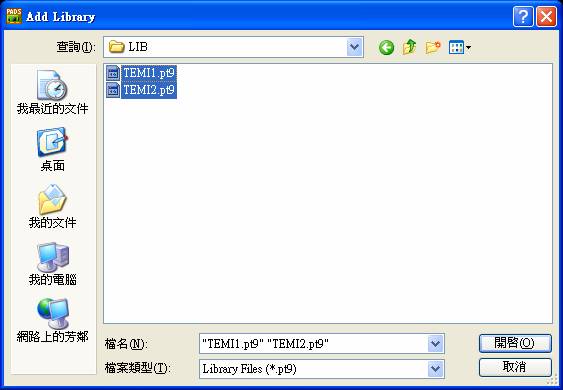

                                                                                      3.  點選「新增」后,滑鼠拖曳選取隨身碟 [ TEMI-PCB Practician / LIB ] 資料夾的 TEMI1 與 TEMI2 二個自創零件庫,按「開啟」鈕匯入電路版編輯器中(如圖9所示)。
                                                                                      圖9 選取零件庫檔案
                                                                                      圖9 選取零件庫檔案

                                                                                      4.  練習時該資料夾請先自行從光碟中復制至電腦,PCB設計測驗時會放在考場提供的隨身碟。
