                                                                                      電路板設計教程第二章-PADS Layout基本功能操作-3

                                                                                      發布時間 :2018-05-15 17:10 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
                                                                                      八、環境設定
                                                                                      1. 工作編輯區:
                                                                                      由于PADS大部份零件的腳位間距都是以50或100格點為單位,所以在做零件布局或布線時,我們希望走線能很容易正確的和零件銜接,因此做以下格點設定:

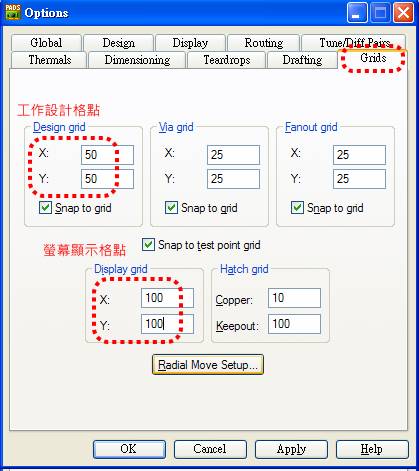

                                                                                      (1) 按鍵盤 [Ctrl + Enter] 鍵或點選功能表 [Tools / Options] ,開啟「選項 (Options)」彈窗。
                                                                                      (2) 切換到「格點 (Grids)」頁面(如圖16所示)。
                                                                                      (3) 設定「工作設計格點 (Design grid)」為50,「螢幕顯示格點 (Display grid)」為100。
                                                                                      (4) 按 [OK] 離開。
                                                                                      圖16 選項彈窗
                                                                                      圖16 選項彈窗

                                                                                      2. 預設線寬設定
                                                                                      PCB設計測驗所有題目均規定除了電源及接地外,其他走線寬度均為8mil。因此先做預設線寬設定︰最小及最適(預設)線寬設定為8mil,最大線寬設定為20mil。

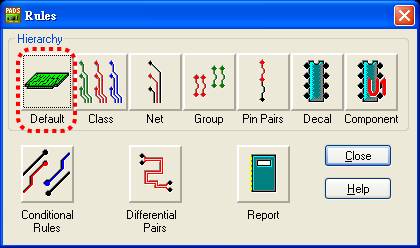

                                                                                      (1)   點選功能表「Setup / Design Rules」,開啟「規則 (Rules)」彈窗(如圖17所示)。

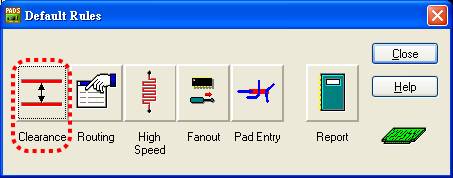

                                                                                      (2)   點選「預設 (Default)」圖示,開啟「預設規則 (Default Rules)」彈窗(如圖18所示)。
                                                                                      (3)   再點選「安全間距 (Clearance)」圖示,開啟「安全間距規則 (Clearance Rules)」彈窗。
                                                                                      圖17 規則彈窗
                                                                                      圖17 規則彈窗

                                                                                      圖17 規則彈窗
                                                                                      圖18 預設規則彈窗

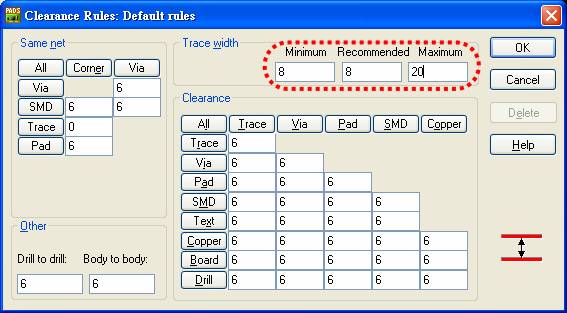

                                                                                      (4)   在「安全間距規則 (Clearance Rules)」彈窗(如圖19所示)中「線寬 (Trace width)」區塊中的「最小 (Minimum)」欄位輸入[8],「最適 (Recommended)」,欄位輸入[8] ,「最大(Maximum)」,欄位輸入[20]  。
                                                                                      圖17 規則彈窗
                                                                                      圖19 預設線寬設定

                                                                                      3. 電源、接地線寬設定
                                                                                      PCB設計測驗所有題目均規定電源、接地走線寬度均為20mil,因此只要網絡名稱是VCC、VEE、V-in、+5V、+12V、+15V、-15V和GND、AGND等,均需做最適(預設)及最大線寬為20mil的設定:

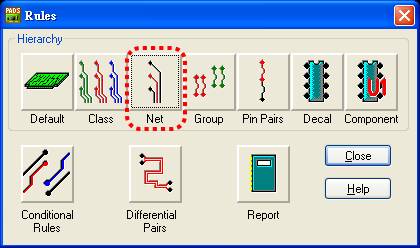

                                                                                      (1)   點選「規則 (Rules)」彈窗(如圖20所示)中「網絡 (Net)」圖示,開啟「網絡規則 (Net Rules)」彈窗。
                                                                                      圖20 網絡規則彈窗
                                                                                      圖20 網絡規則彈窗

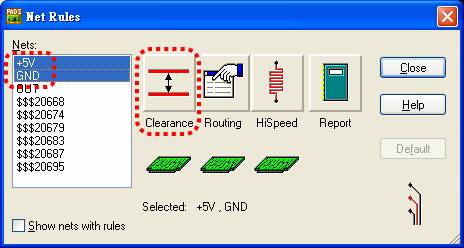

                                                                                      (2)   在「網絡規則 (Net Rules)」彈窗(如圖21所示)左側的選項中,使用「Ctrl」鍵和滑鼠左鍵點選所有電源、接地選項,再點選「安全間距 (Clearance)」圖示,開啟「安全間距規則 (Clearance Rules)」彈窗。
                                                                                      圖21 網絡規則彈窗
                                                                                      圖21 網絡規則彈窗

                                                                                      (3)   在「安全間距規則 (Clearance Rules)」彈窗(如圖22所示)中「線寬 (Trace width)」區塊中的「最適 (Recommended)」欄位輸入[20]。
                                                                                      圖22 電源、接地線寬設定
                                                                                      圖22 電源、接地線寬設定
