                                                                                      PCB設計大講堂:Altium Designer如何輸出gerber文件?

                                                                                      發布時間 :2019-09-30 16:28 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
                                                                                            目前三大主流PCB設計軟件 Cadence allegro、PADS、Altium Designer。Cadence allegro 有強大的功能優勢,一般大公司才用,市場占有率偏低,PCB板廠會使用的非常少,打板的文件都是工程師們輸出好gerber文件給板廠加工。

                                                                                            PADS(POWER  PCB)早幾年市場在市場占有率很高,早期的高端產品主流使用軟件,近期因allegro 慢慢起來,pads 市場占有率逐步下降。PCB板廠對PADS 軟件比較熟悉,多數工廠配備pads軟件,可以給PCB文件或gerber文件制板。

                                                                                            Altium Designer 市場占有率非常高,主要定位是簡單PCB,大部分是1層到6層板。所有PCB工廠都配備這個軟件,制板時可以給PCB文件或Gerber文件。

                                                                                            大部分Altium Designer和PADS工程師都是習慣把設計好的PCB文件直接發給PCB工廠生產,這樣有可能會出現生產回來后板子與設計有偏差,或是生產前咨詢文件各式問題降低了生產效率。

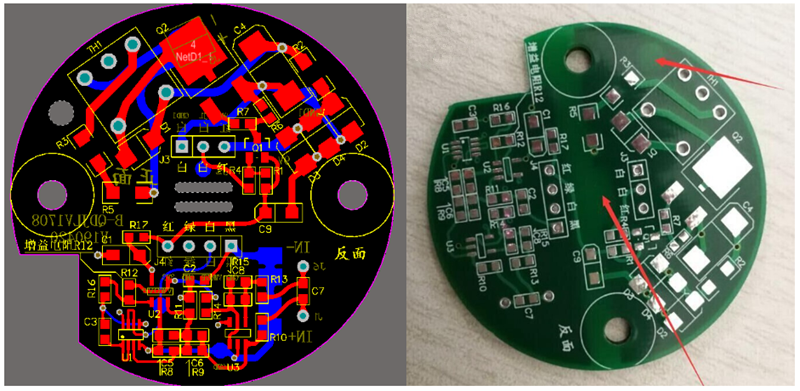

                                                                                      鑼槽設計有誤
                                                                                      鑼槽設計有誤

                                                                                            提供gerber文件給PCB工廠生產最安全,花5分鐘輸出gerber文件,可以避免版本兼容性問題,再花5分鐘檢查輸出的gerber是否有丟失元素類,花少許時間讓項目推進更放心。

                                                                                      下面介紹Altium Designer 輸出gerber文件步驟
                                                                                      1. 過孔(VIA)蓋油,不用蓋油可以跳過。

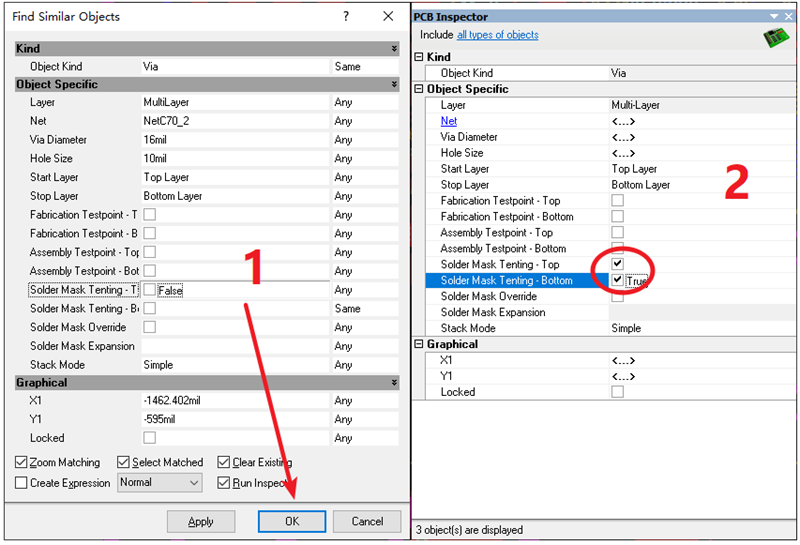

                                                                                      Shift+F 鼠標點選Via 孔,呼出過濾窗口。 選擇同類屬性孔,點擊OK。選擇關閉對應層的過孔開窗。

                                                                                      過孔(VIA)蓋油,不用蓋油可以跳過。

                                                                                      2. 放置孔表,孔表作用是核查孔大小及孔的屬性。

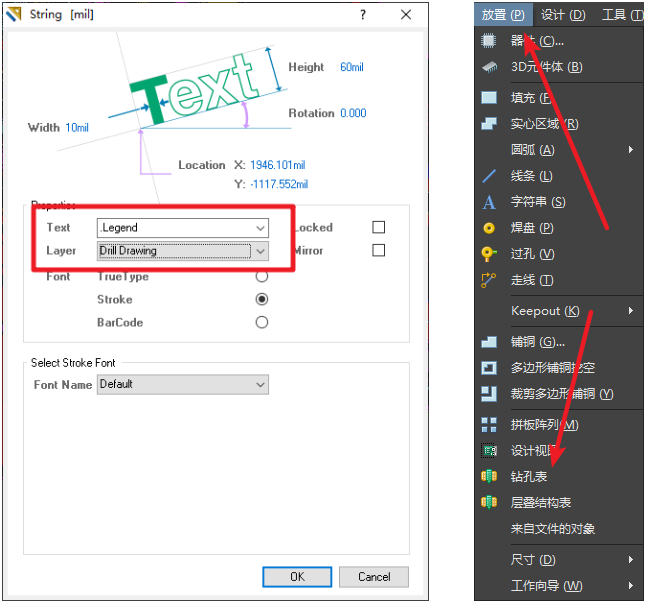

                                                                                      快捷P→S 在板外右下角放置字符串,雙擊字符串修改層和屬性。AD17版本以上可以直接放置鉆孔表,如下圖右部分。

                                                                                      放置孔表,孔表作用是核查孔大小及孔的屬性。

                                                                                      3. Altium Designer輸出文件分gerber和NC 兩部分。

                                                                                      Altium Designer輸出文件分gerber和NC 兩部分

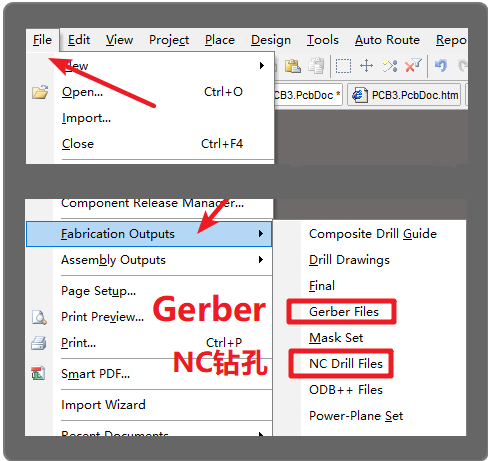

                                                                                      (1) 輸出Gerber部分,File下選擇 Gerber Files

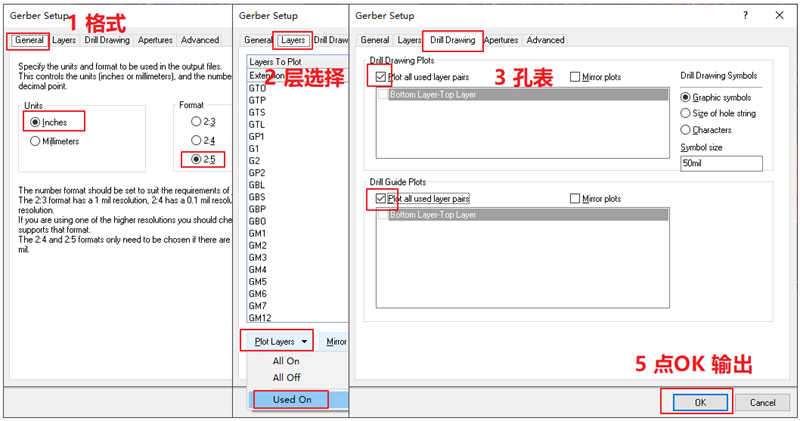

                                                                                      格式選英制 2:5 ,層選Used On(使用過的層),孔表勾如圖后點OK輸出文件。

                                                                                      輸出Gerber部分,File下選擇 Gerber Files

                                                                                      (2) 輸出NC Drill Files (鉆孔)

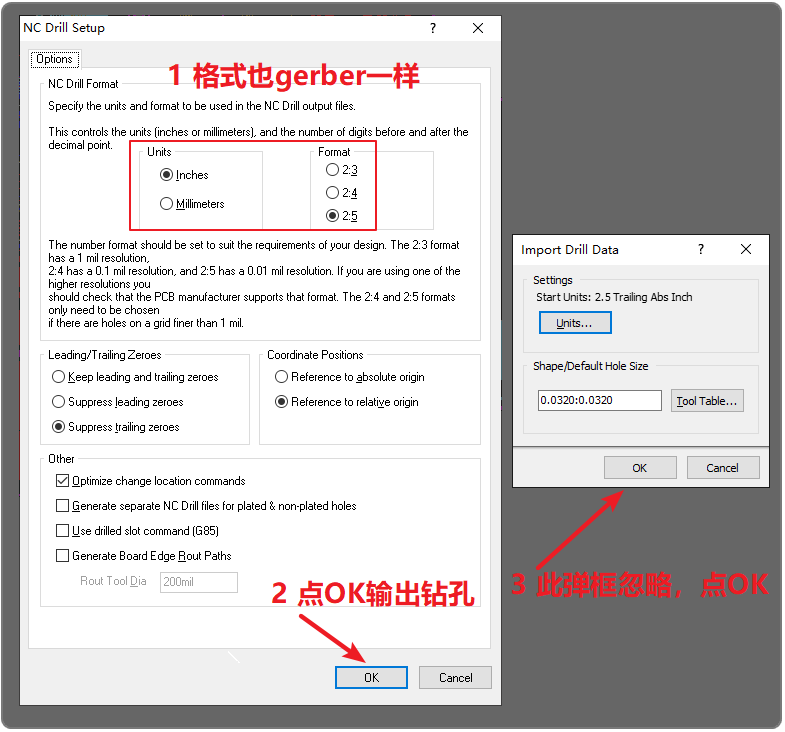

                                                                                      重新在File下選擇 NC Drill Files,彈窗選擇格式,格式與gerber一樣,選擇后點OK輸出,其他都不用修改。

                                                                                      輸出NC Drill Files (鉆孔)

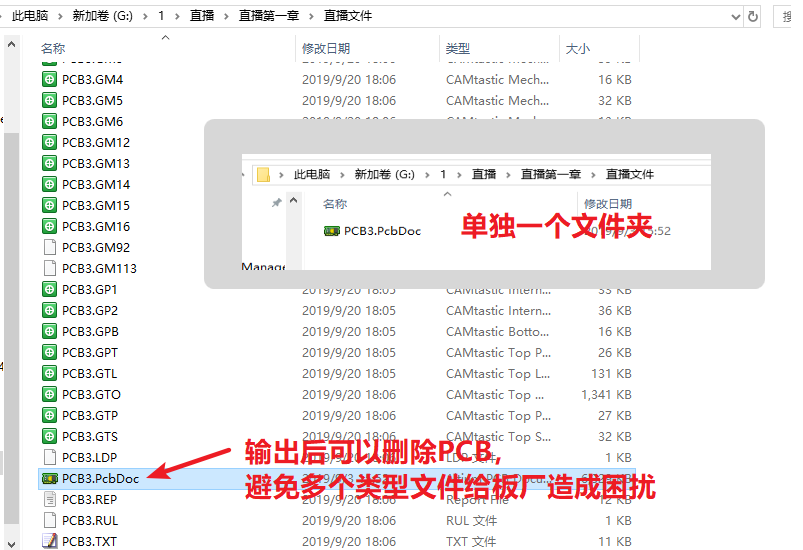

                                                                                      輸出的文件在PCB所放是文件夾,建議pcb單獨放一個文件,輸出好文件后把PCB刪除后把整個文件里的文件打包給板廠加工。

                                                                                      輸出的文件在PCB所放是文件夾,建議pcb單獨放一個文件

                                                                                      輸出完怎么檢查呢?接下來就教大家用AD查看輸出的文件。

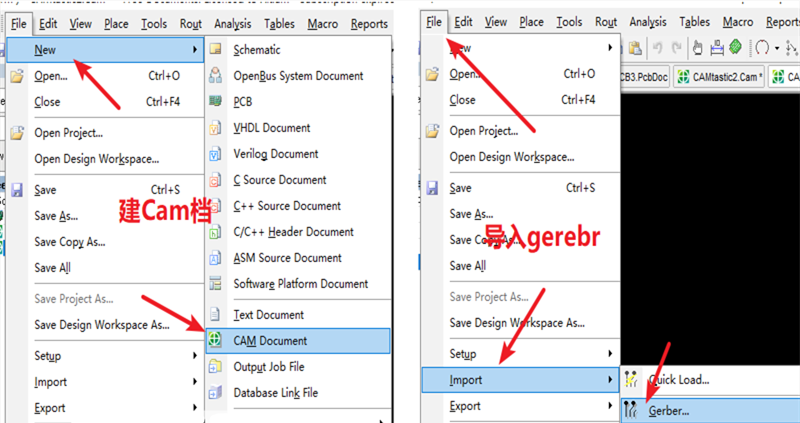

                                                                                      (1)在File下新建 Cam檔,建后再File下導入Gerber文件,選擇所有文件導入gerber。

                                                                                      在File下新建 Cam檔,建后再File下導入Gerber文件,選擇所有文件導入gerber。

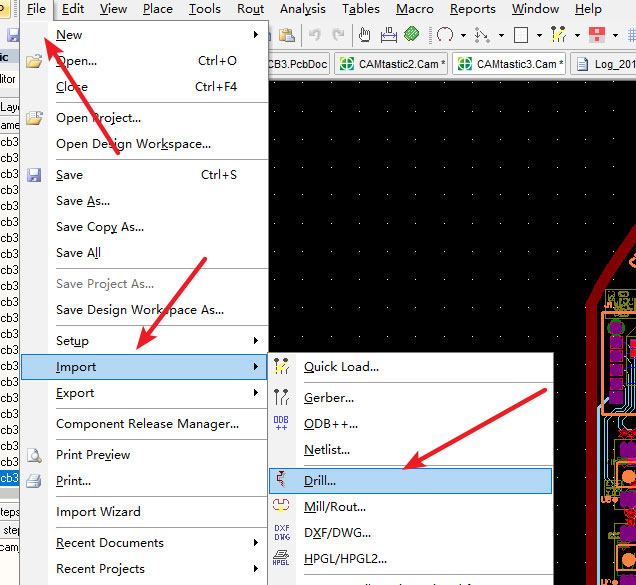

                                                                                      (2) 再用同樣的方式導入NC文件,導入后就可以正常的查看輸出的文件是否異常。

                                                                                       再用同樣的方式導入NC文件,導入后就可以正常的查看輸出的文件是否異常。
