                                                                                      PCB原理圖與PCB設計文件的區別

                                                                                      發布時間 :2022-03-25 18:04 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
                                                                                      在談到印制電路板時,新手經常將“ PCB原理圖”和“ PCB設計文件”搞混,但實際上它們是指不同的事物。理解它們之間的差異是成功制造PCB的關鍵,接下來深圳PCB設計公司-深圳宏力捷為大家介紹PCB原理圖與PCB設計文件的區別。



                                                                                      一、什么是PCB

                                                                                      在進入原理圖和設計之間的差異之前,需要了解的是,什么是PCB?
                                                                                      在電子設備內部基本都有印制電路板,也稱為印刷線路板。這種由貴金屬制成的綠色電路板連接了設備的所有電氣組件,并使其能夠正常運行。沒有PCB,電子設備將無法工作。

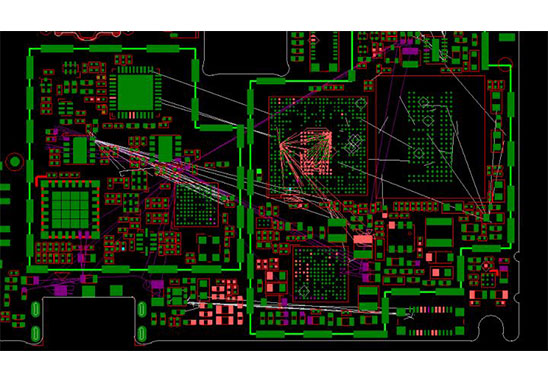

                                                                                      PCB原理圖與PCB設計文件的區別


                                                                                      二、PCB原理圖與PCB設計

                                                                                      PCB原理圖是一個簡單的二維電路設計,顯示了不同組件之間的功能和連接性。而PCB設計是三維布局,在保證電路正常工作后標示組件的位置。

                                                                                      因此,PCB原理圖是設計印刷電路板的第一部分。這是一種圖形表示形式,無論是書面形式還是數據形式,均使用商定的符號來描述電路連接。它還提示將要使用的組件以及它們的連接方式。

                                                                                      顧名思義,PCB原理圖是一個計劃,是一個藍圖。它說明的并不是組件將專門放置在何處。而是,該原理圖列出了PCB將如何最終實現連通性,并構成了規劃過程的關鍵部分。

                                                                                      藍圖完成后,接下來便是PCB設計。設計是PCB原理圖的布局或物理表示,包括銅走線和孔的布局。PCB設計顯示了上述組件的位置,以及它們與銅的連接。

                                                                                      PCB設計是與性能有關的階段。工程師在PCB設計的基礎上構建了真正的組件,從而使他們能夠測試設備是否正常工作。前面我們提到,任何人都應該能夠理解PCB原理圖,但是通過看一下原型并不能很容易地理解其功能。
                                                                                      這兩個階段均已完成,并且您對PCB的性能感到滿意之后,需要通過制造商將其實現。


                                                                                      三、PCB原理圖元素

                                                                                      大致了解了兩者之間的區別后,那么讓我們仔細看一下PCB原理圖的要素。正如我們提到的,所有連接都是可見的,但是需要牢記一些注意事項:
                                                                                      為了能夠清楚地看到連接,它們沒有按比例創建;在PCB設計上,它們可能彼此非常接近
                                                                                      有些連接可能會相互交叉,這在實際上是不可能的
                                                                                      有些連接可能在布局的相對側,帶有標記表明它們已鏈接
                                                                                      此PCB“藍圖”可以用一頁,兩頁甚至幾頁來描繪出設計中需要包括的所有內容
                                                                                      最后要注意的一點是,可以按功能對更復雜的原理圖進行分組,以提高可讀性。以這種方式安排連接在下一階段不會發生,原理圖通常與3D模型的最終設計不符。

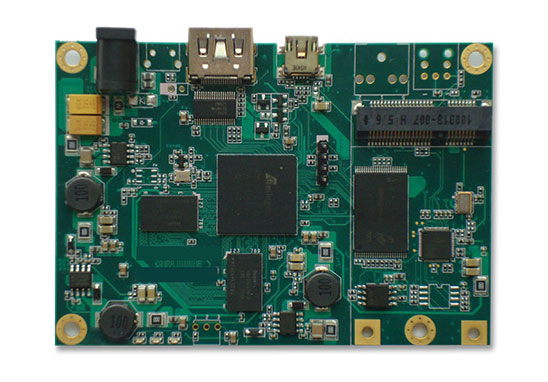

                                                                                      PCB原理圖與PCB設計文件的區別


                                                                                      四、PCB設計元素

                                                                                      現在是時候更深入地研究PCB設計文件的元素了。在這一階段,我們從書面藍圖過渡到使用層壓板或陶瓷材料構造的物理表示形式。當需要特別緊湊的空間時,一些更復雜的應用需要使用柔性PCB。

                                                                                      PCB設計文件的內容遵循原理圖流程所制定的藍圖,但是,正如之前提到的,兩者在外觀上非常不同。我們已經討論過PCB原理圖,但是在設計文件中可以觀察到哪些差異?

                                                                                      當我們談論PCB設計文件時,我們所談論的是一個3D模型,其中包括印制電路板和設計文件。它們可以是單層或多層,盡管最常見的是兩層。我們可以觀察到PCB原理圖和PCB設計文件之間的一些差異:
                                                                                      所有組件的尺寸均正確且位置正確
                                                                                      如果不應連接兩個點,則必須繞行或換到另一個PCB層,以避免在同一層上彼此交叉
                                                                                      此外,正如我們簡短地談到的那樣,PCB設計更關注實際性能,因為這在某種程度上是最終產品的驗證階段。在這一點上,設計必須實際工作的實用性開始發揮作用,并且必須考慮印制電路板的物理要求。其中一些包括:
                                                                                      組件的間距如何允許足夠的熱量分布
                                                                                      邊緣有連接器
                                                                                      關于電流和熱量問題,各種跡線必須有多厚
                                                                                      由于物理限制和要求意味著PCB設計文件通??雌饋砼c原理圖上的設計大不相同,因此設計文件包括絲網印刷層。該絲印層指示字母,數字和符號,以幫助工程師組裝和使用該板。
                                                                                      要求在將所有組件組裝到印刷電路板上后,能按計劃工作。如果不能,則需要重新繪制。

                                                                                      盡管PCB原理圖和PCB設計文件經常會搞混,但實際上制作PCB原理圖與PCB設計在創建印刷電路板時是指兩個獨立的過程。必須先創建可繪制工藝流程的PCB原理圖,然后才能進行PCB設計,而PCB設計則是決定PCB性能與完整性的重要組成部分。


                                                                                       PCB原理圖與PCB設計文件的區別

                                                                                      深圳宏力捷電子PCB設計能力:

                                                                                      最高信號設計速率:10Gbps CML差分信號;
                                                                                      最高PCB設計層數:40層;
                                                                                      最小線寬:2.4mil;
                                                                                      最小線間距:2.4mil;
                                                                                      最小BGA PIN 間距:0.4mm;
                                                                                      最小機械孔直徑:6mil;
                                                                                      最小激光鉆孔直徑:4mil;
                                                                                      最大PIN數目:;63000+
                                                                                      最大元件數目:3600;
                                                                                      最多BGA數目:48+。
