                                                                                      軟硬結合板PCB設計要點

                                                                                      發布時間 :2023-01-12 16:10 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
                                                                                      軟硬結合板,就是柔性線路板與硬性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。軟硬結合板在PCB設計上與軟板或者硬板有很多不同,接下來深圳PCB設計公司-宏力捷電子為大家介紹下軟硬結合板PCB設計要點。

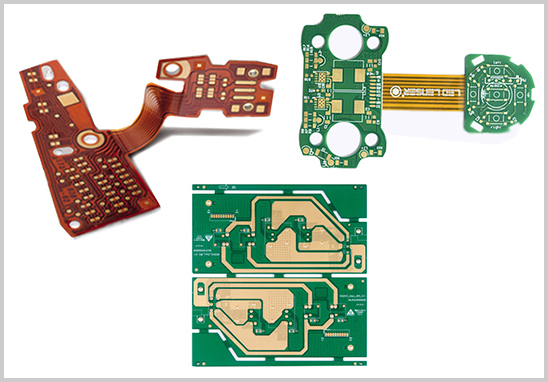

                                                                                      軟硬結合板PCB設計公司

                                                                                      軟硬結合板PCB設計要點
                                                                                      1、撓性區的線路設計要求:
                                                                                           1.1 線路要避免突然的擴大或縮小,粗細線之間采用淚形;
                                                                                           1.2 在符合電氣要求的情況下,焊盤應取最大值,焊盤與導體連接處采用圓滑的過渡線,避免用直角,獨立的焊盤應加盤趾,這樣可以加強支撐作用。
                                                                                      2、尺寸穩定性:盡可能添加銅的設計,在廢料區盡可能設計多的實心銅箔。
                                                                                      3、覆蓋膜窗口的設計
                                                                                           3.1 增加手工對位孔,提高對位精度
                                                                                           3.2 窗口設計考慮流膠的范圍,通常開窗大于原設計,具體尺寸由ME提供設計標準
                                                                                           3.3 小而密集的開窗可采用特殊的模具設計:旋轉沖,跳沖等
                                                                                      4、剛撓過渡區的設計
                                                                                           4.1 線路的平緩過渡,線路的方向應與彎曲的方向垂直。
                                                                                           4.2 導線應在整個彎曲區內均勻分布。
                                                                                           4.3 在整個彎曲區內導線寬度應達到最大化。
                                                                                           4.4 過渡區盡量不采用PTH設計,
                                                                                           4.5 剛撓性過渡區的Coverlay及NoflqwPP的設計
                                                                                      5、有air-gap要求的撓性區的設計
                                                                                           5.1 需彎折部分中不能有通孔;
                                                                                           5.2 線路的最兩側追加保護銅線,如果空間不足,選擇在彎折部分的內R角追加保護銅線。
                                                                                           5.3 線路中的連接部分需設計成弧線。
                                                                                           5.4 彎折的區域在沒有干擾裝配的情況下,越大越好。
                                                                                      6、其他
                                                                                           軟板的工具孔不可共用,如punch孔、ET、SMT定位孔等。

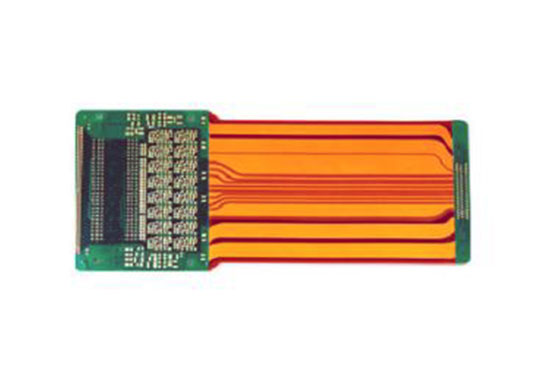

                                                                                      軟硬結合板PCB設計公司

                                                                                      軟硬結合板PCB設計注意事項
                                                                                      1、軟硬結合板大面積網格的間隔距離太小了,在印制電路板生產制造的過程中,圖轉工序在顯完影之后,就會非常容易產生許多碎膜附著在板子上,導致斷線。
                                                                                      2、軟硬結合板的單面焊盤孔徑的設置不完美,鉆孔的過程中,就會出現問題。
                                                                                      3、軟硬結合板的電地層又是花焊盤又是連線的問題。
                                                                                      4、軟硬結合板在設計的過程中,焊盤的重疊問題,因為孔重疊之后,在鉆孔工序會由于在一處多次鉆孔導致斷鉆頭,導致孔的損傷。
