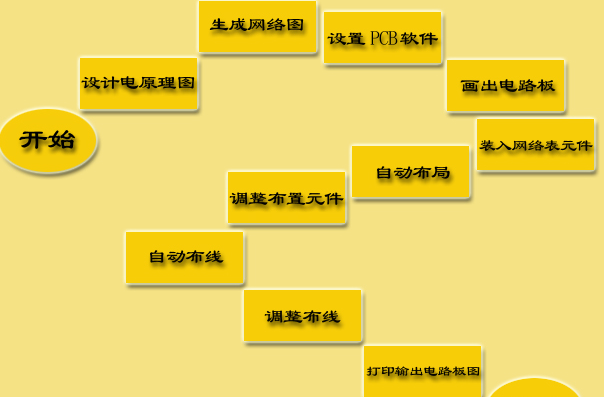

一、畫電路板的步驟



二、Protel99 SE PCB設計層的管理功能

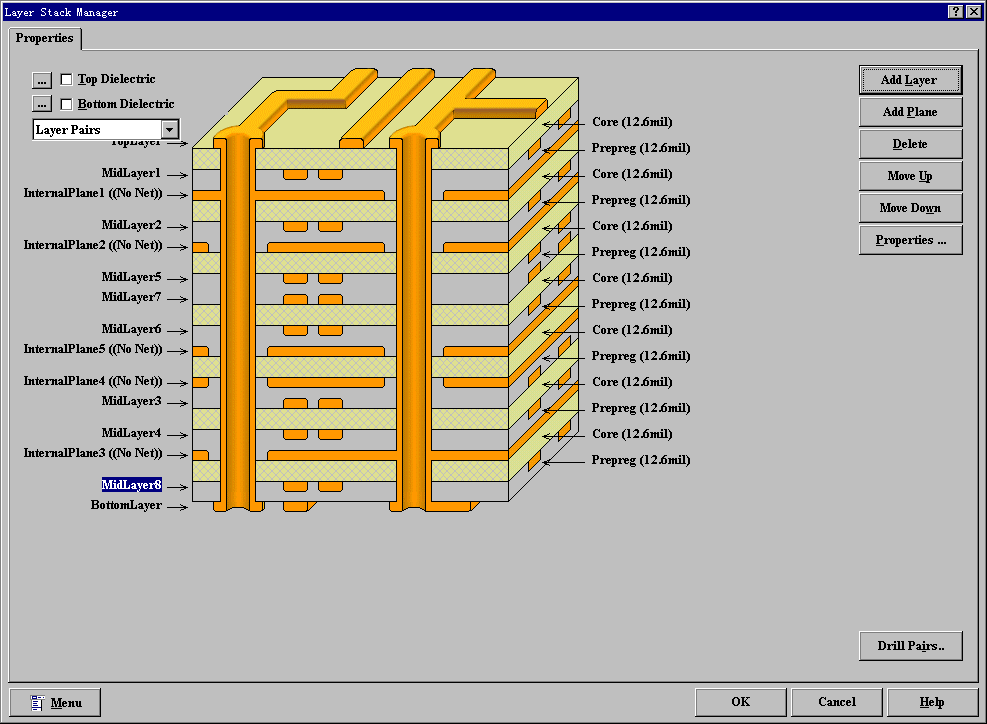

Protel99 SE現擴展到32個信號層，16個內電層，16個機械層，在層堆棧管理器用戶可定義板層結構，可以看到層堆棧的立體效果。在開始一個新文件時，可以觀看例子中的演示效果。層名稱可以定義或重命名?？梢孕薷慕橘|參數,可以改變層的放置順序。

可以設置不同形式的鉆孔層對。如：盲孔、埋孔。

菜單選項在Design 》Layer stack manager中。



三、強大的機械層管理

在Protel99 SE中最多可以設計16個機械層，用Design 》 Mechanical Layers可以選定使用哪一個機械層，Visible確定可見方式，Display In Single Layer Mode，授權可否在單層顯示時放到各個層上。



四、Protel99 SE PCB設計設計規則

規則增加許多，規則可以被命名，可以失效，規則可以導入導出，可以瀏覽，可以高亮，規則可以列出報告?？梢赃x擇適用規則巡視。新規則主要有：

1．SMD Neck-Down Constraint

   定義SMD的瓶頸限制。即SMD的焊盤寬度與引出導線寬度的百分比。

2．SMD To Plane Constraint

   定義SMD到地電層的距離限制。

3. Hole Size Constraint

   定義打孔尺寸限制。該規定制定最大和最小孔尺寸，且服從在線和批處理的DRC。

4．Layer Pairs

   層對規則。授權使用層堆棧管理器中設置的層對和鉆孔層對。

5． Testpoint Style

   測試點風格。設定測試點大小，所在的層面等。

6． Testpoint Usage

   測試點用法。定義對指定的網絡、網絡類、或整板加測試點。

7．Room Refinition

   房間定義規則。指定特定的元件放到特定的區域。
